Ou installer l’antenne ?

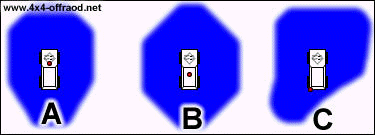

A - Le capot offre un bon plan de masse et un bon rayonnement mais attention aux parasites pour les moteurs essence.
B - Le toit offre un très bon plan de masse et un bon rayonnement mais attention à la hauteur !
C - Les ailes offrent un rayonnement irrégulier. Même si c'est l'endroit le plus courrant sur nos 4x4.
Les réglages de l'antenne.
|
Il faut réglé le TOS (Taux d'onde stationnaires) pour avec une émission 'propre'. pour cela il vous faudra un Tos-Mètre et la clé de réglage de l'antenne.
|
 |

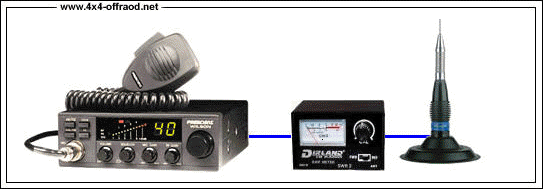

1 - Mettre le TX sur le canal 20, commutateur du Tos-Mètre sur CAL (ou REF ant),
2 - Appuyer sur la pédale du micro, à l’aide du bouton de calibrage amener l’aiguille à fond sur l’index rouge à droite.
3 - Mettre l’inverseur sur SWR (ou FWD) et lire la valeur. Celle-ci doit être la plus proche de 1.
4 - Recommencer l’opération si ce n’est pas le cas, après avoir réajuster l’antenne.
NE PAS RELÂCHER LA PÉDALE DU MICRO PENDANT LES RÉGLAGES.
Tableau de réajuster de l’antenne.
|
Canal 1
|
Canal 20
|
Canal 40
|
|
|
Élevé
|
Moyen
|
Faibles
|
RALLONGER
|
|
Faible
|
Moyen
|
Élevé
|
RACCOURCIR
|
|
Moyen
|
Faible
|
Moyen
|
BON
|
Si l'on s'écarte trop de la fréquence pour laquelle la longueur de l'antenne est réglée, le T.O.S augmente, et le rendement de l'antenne diminue. Pour peu que des amplis H.F soient utilisés, l'antenne chauffe, et l'émetteur risque de passer un très mauvais moment. Car la partie de l'énergie qui n'est pas rayonnée à l'extérieur, stationne dans l'antenne et revient dans le dernier étage H.F de l'émetteur. Au mieux, c'est le P.A (transistor de puissance) qui claque, au pire vous achetez un autre poste.
Indépendamment du T.O.S, la performance d'une antenne se mesure également en décibels ou"gain dB". Plus ce gain est élevé, meilleur est le rendement. En tout état de cause, mieux vaut un T.O.S bien réglé, qu'un ampli utilisé avec un mauvais réglage d'antenne.
Les problèmes et les résolutions :
|
Symptôme
|
Solution
|
|
L'appareil ne s'allume pas.
|
Vérifier le fusible, la polarité, la masse et même l'alimentation + après contact.
|
|
Pas de réception.
|
Squelch à fond ou RF gain au minimum ou micro non branché.
|
|
Réception intermittente.
|
Vérifier le coaxial et les prises PL antenne/poste. Vérifier la masse.
|
|
Réception des stations, mais impossibilité de répondre.
|
Mauvais réglage de l'antenne. Il peut également s'agir d'une station trop éloignée.
|
|
Réception sur plusieurs canaux.
|
Une station trop proche ou utilisant un ampli émet sur un canal proche de celui sur lequel vous émettez.
|
|
Réception et bruit de fond faibles, volume à fond .
|
Vérifier les soudures des prise PL antenne/poste. Prises mal vissées.
|
|
Émission sans modulation.
|
Si réception, le problème vient du micro ou de son câble.
|
|
Pas d'émission quand on appuie sur la pédale du micro.
|
Vérifier le micro, son câble, sa prise.
|
|
Modulation hachée.
|
Coaxial mal soudé sur la PL. Alimentation mal connectée.
|
|
Mauvaise modulation.
|
Mic Gain à fond, antenne mal réglée, micro, mauvaise alimentation.
|
|
L'appareil chauffe trop.
|
TOS trop élevé. Régler l'antenne d'urgence !
|
|
Impossible de régler le TOS.
|
Mauvais plan de masse.
|
