Réglage de la valeur du CO sur le débitmètre

La valeur du CO peut se régler sur les débitmètres à fil chaud, installés principalement sur les V8 3,9l et 4,2l. Ce réglage s'effectue de la manière suivante:

Outillage Nécessaire
      1 multimètre

La mesure doit se faire avec le contact et moteur chaud.

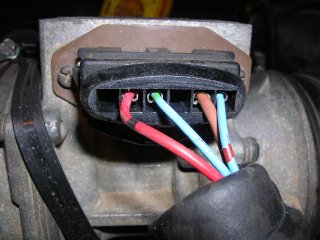

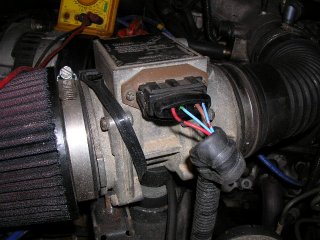

Dénuder délicatement la prise du débitmètre. On doit trouver les 4 fils suivants dans cette prise:

    1.Rouge avec une trace noire: masse du capteur.
    2.Bleu avec une trace verte: signal du débitmètre.
    3.Brun avec une trace orange: allumage, 12V.
    4.Bleu avec une trace rouge: réglage du CO.

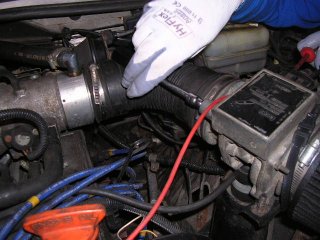

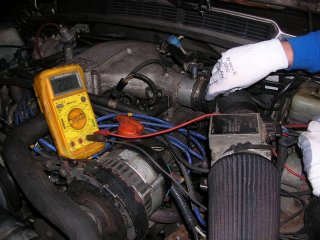

Brancher le voltmètre sur les fils 1 et 4.


On doit obtenir les valeurs suivantes:

    Véhicule non catalysé: entre 1,0 et 1,5 V. Si une puce Tornado est installée dans le boitier électronique, on doit obtenir 1,5V.
    Véhicule catalysé: 1,8V.

Si les valeurs obtenues ne sont pas correctes, le réglage se fait à l'aide de la vis située sur le côté du débitmètre.


Il peut être nécessaire d'effectuer un grand nombre de tours de cette vis pour obtenir un réglage correct.
